Vidéo - Comment monter les "pull handles" ?

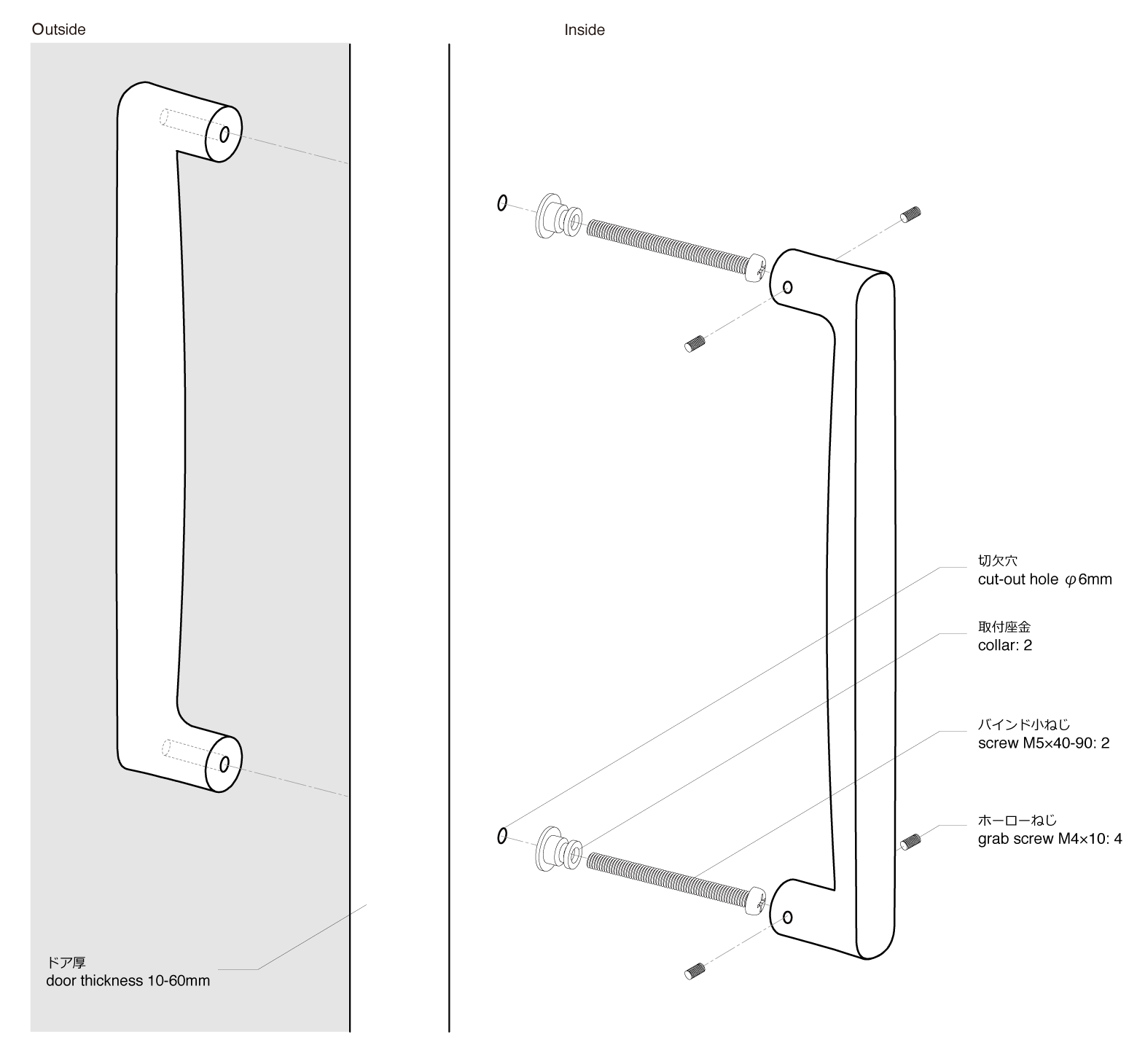

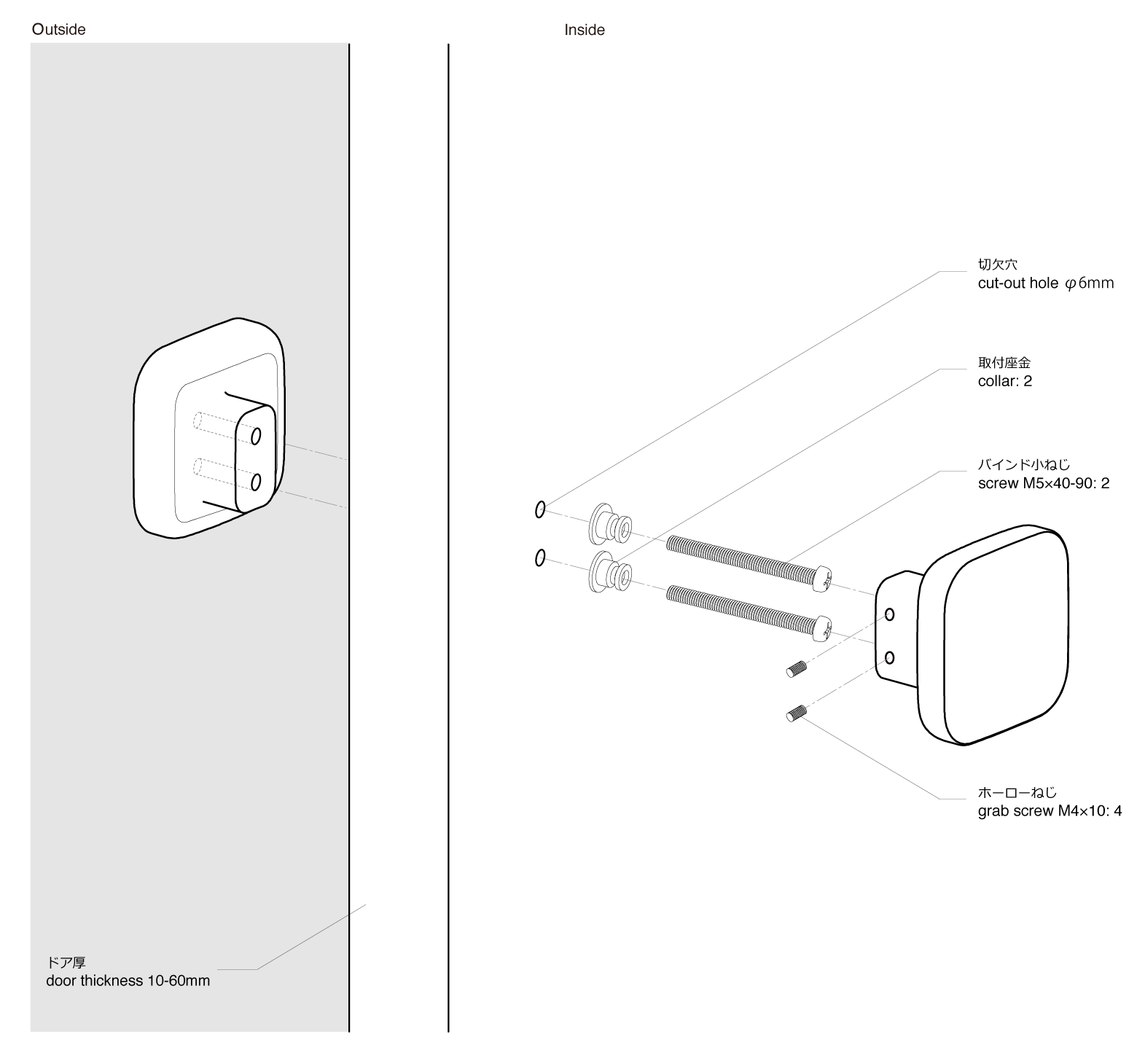

Paire dos-à-dos (Fixation sur les deux côtés de la porte)
Contenu du paquet
Poignée extérieure : 1
Poignée intérieure : 1
Vis sans tête M4×10：4
Vis M5×40～90：2
Cols : 2
※ Les cols et les vis sans tête sont fixés sur la poignée au moment de l'expédition.
Instructions
1. Après avoir décidé de l'emplacement des poignées, percez deux trous de Φ6mm.
2. Fixez la poignée extérieure avec les cols à l'aide des vis du côté intérieur.
3. Assemblez la poignée intérieure avec les cols.
4. A l'aide d'une clé hexagonale 2.0, fixez les vis sans tête dans la poignée.

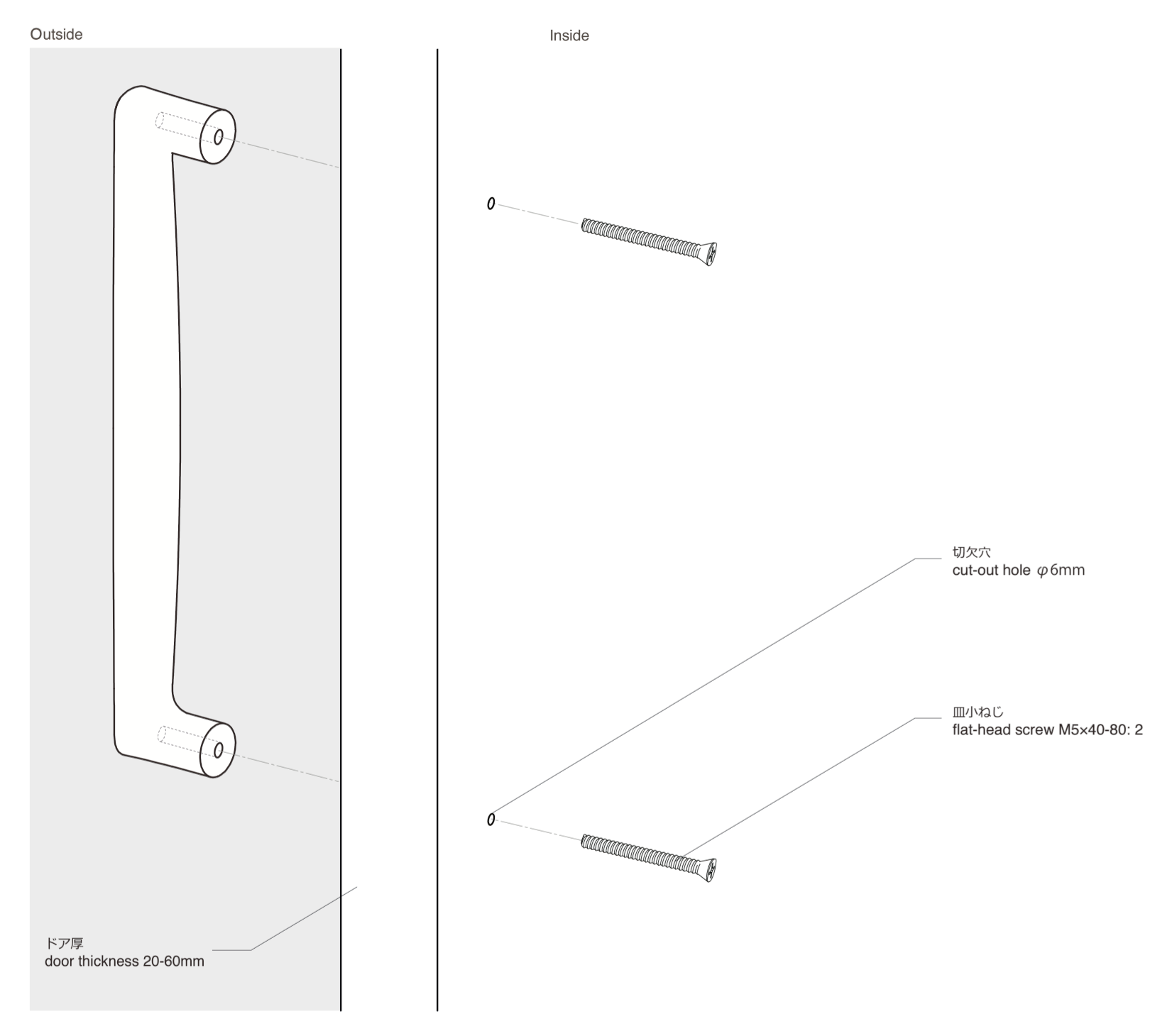

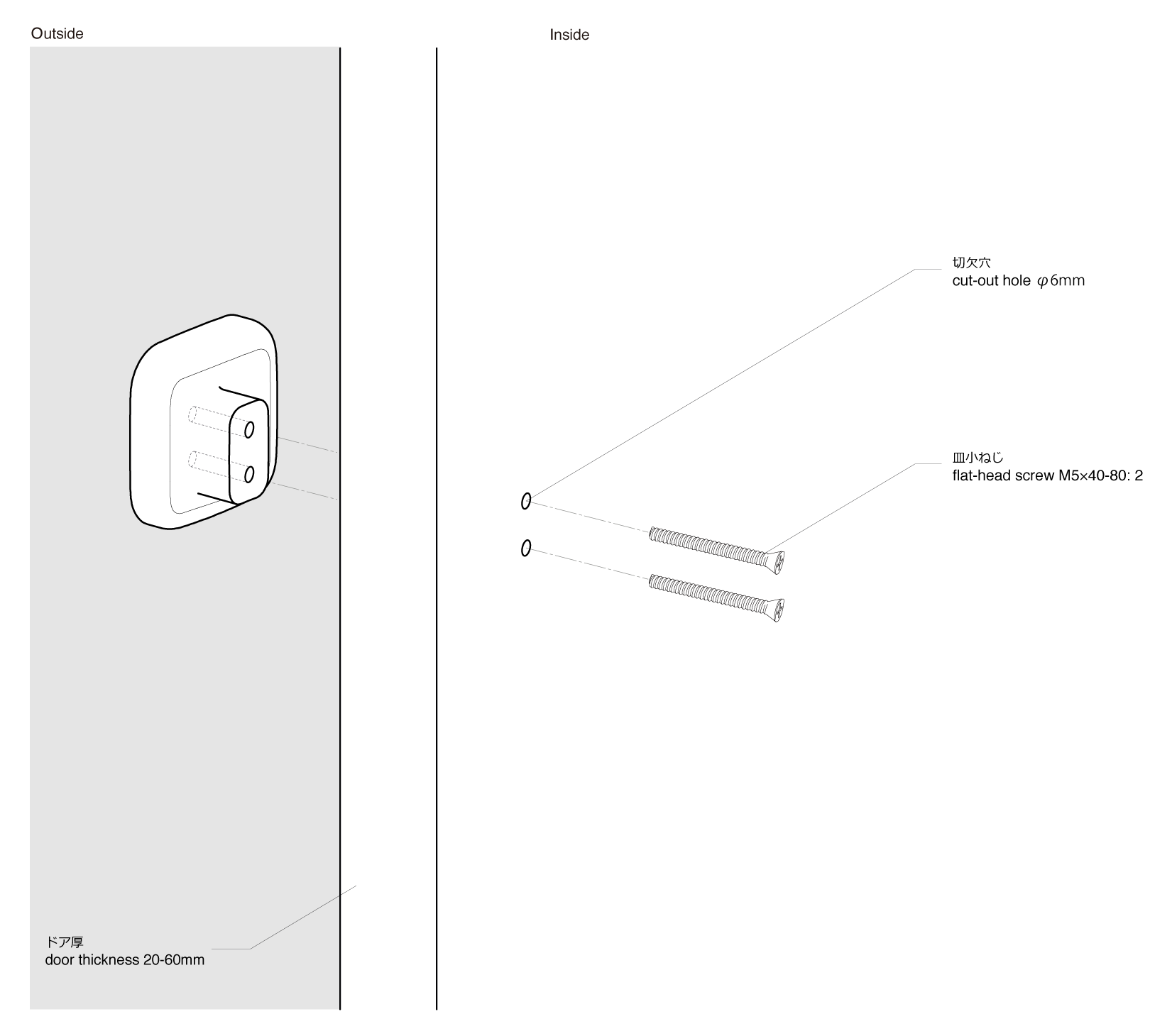

Traversée d'un seul verrou (Montage d'un côté)
Contenu du paquet
Poignée：1
Vis M5：2
Instructions
1. Après avoir décidé de l'endroit où fixer la poignée, percez deux trous de Φ6mm.
2. Fixez la poignée à la porte à l'aide des vis.
※ Pour une meilleure finition, cachez les têtes des vis avec les petits capuchons en bois.

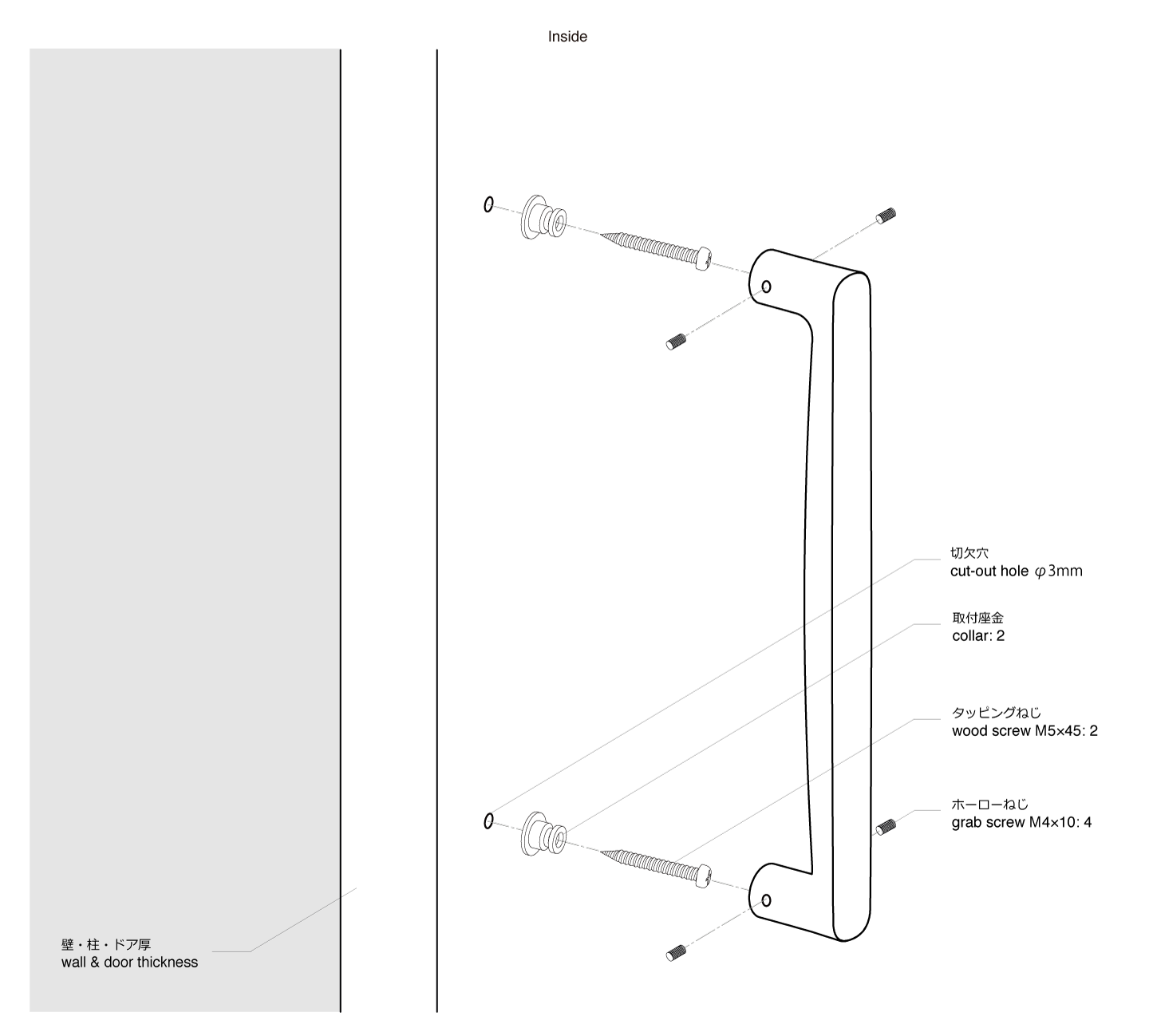

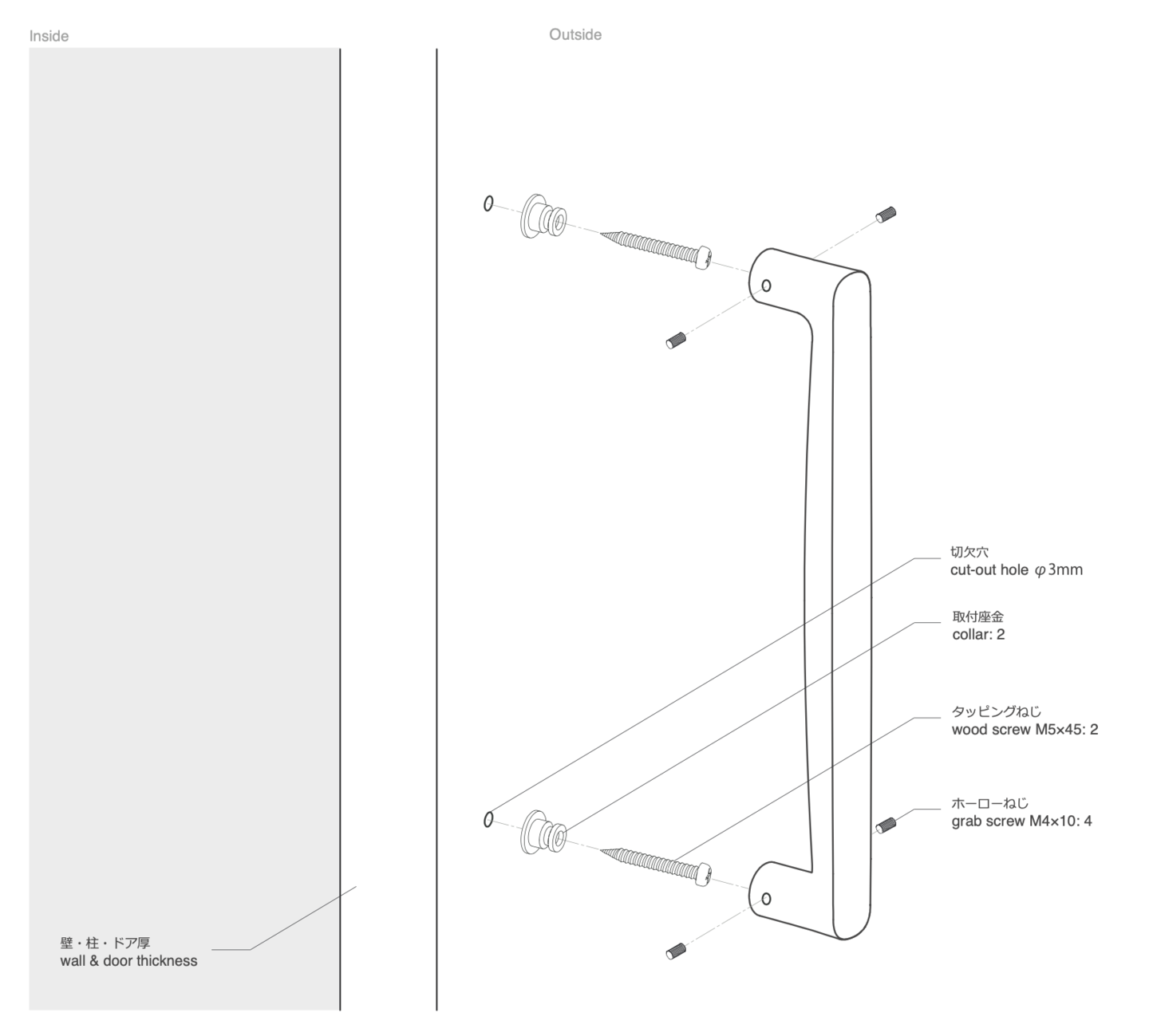

Fixation d'une seule face (Montage de la main courante)
Contenu du paquet
Poignée：1
Vis sans tête M4：4
Vis M5：2
Cols：2
※ Les cols et les vis sans tête sont fixés sur la poignée au moment de l'expédition.
Instructions
1. Après avoir décidé de l'emplacement de la poignée, percez deux trous de Φ3mm.
2. Fixez les cols avec la vis à bois.
3. Installez la poignée sur les cols.
4. A l'aide d'une clé hexagonale 2.0, fixez les vis sans tête dans la poignée.
※ Veillez à ce que la base du mur sous la plaque de plâtre soit suffisamment solide.

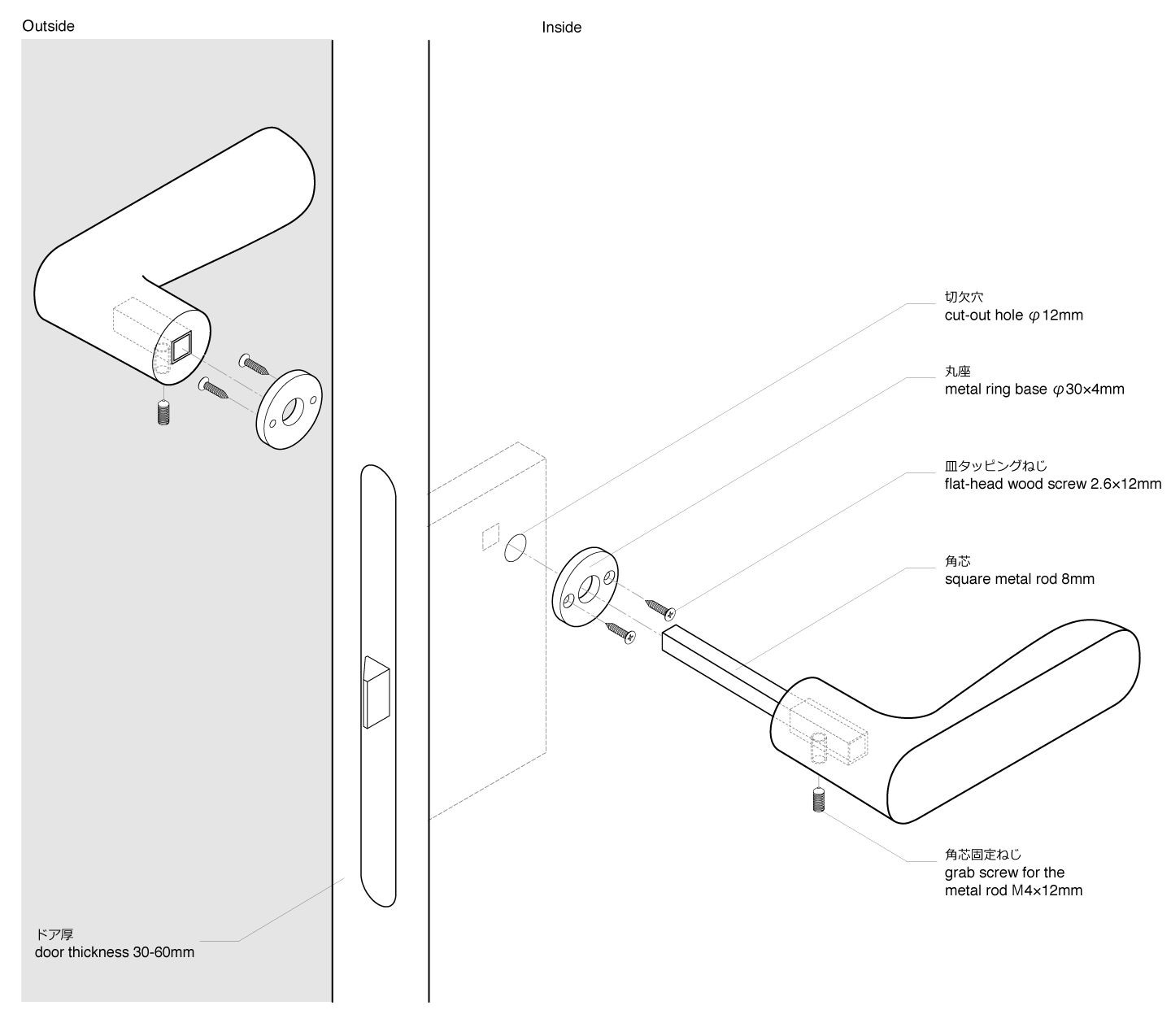

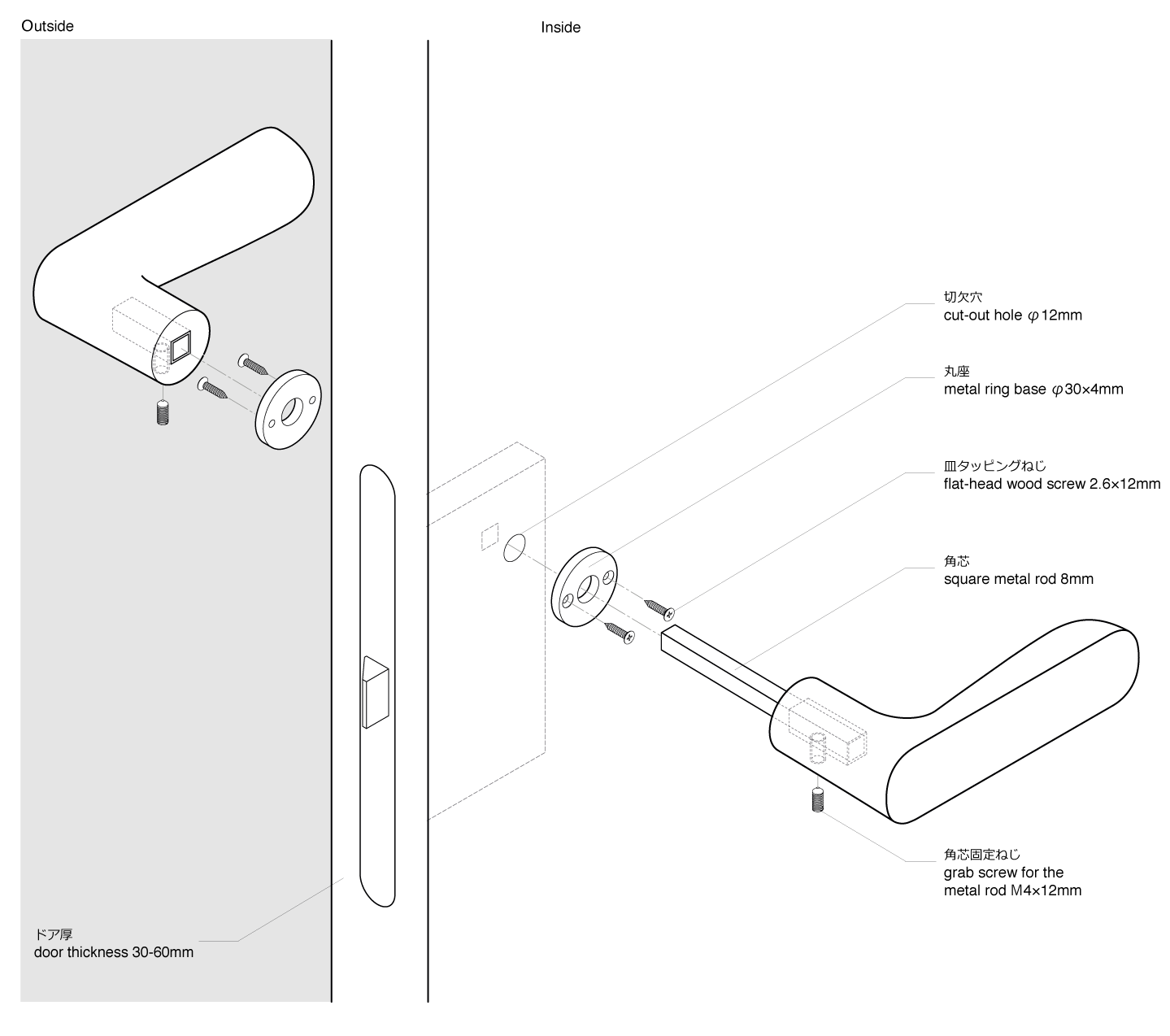

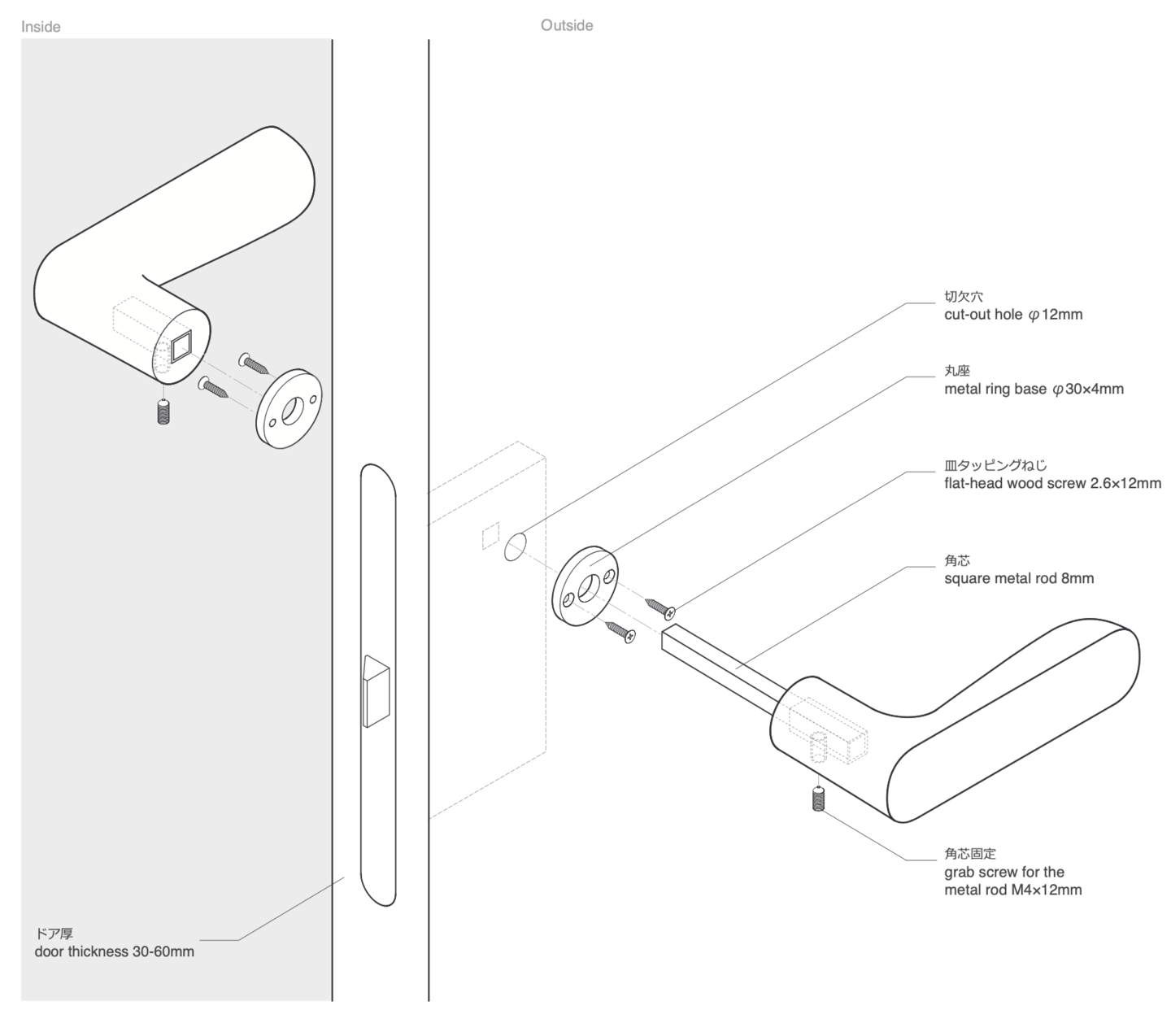

Instructions de montage pour les "lever handles"
*En ajustant la vis, l'épaisseur de la porte sur laquelle la poignée est fixée peut être réglée de 30mm à 60mm.
*Le mécanisme de verrouillage interne n'est pas inclus.
Veuillez préparer un mécanisme correspondant avec une tige métallique carrée de 8mm pour l'utilisation.
